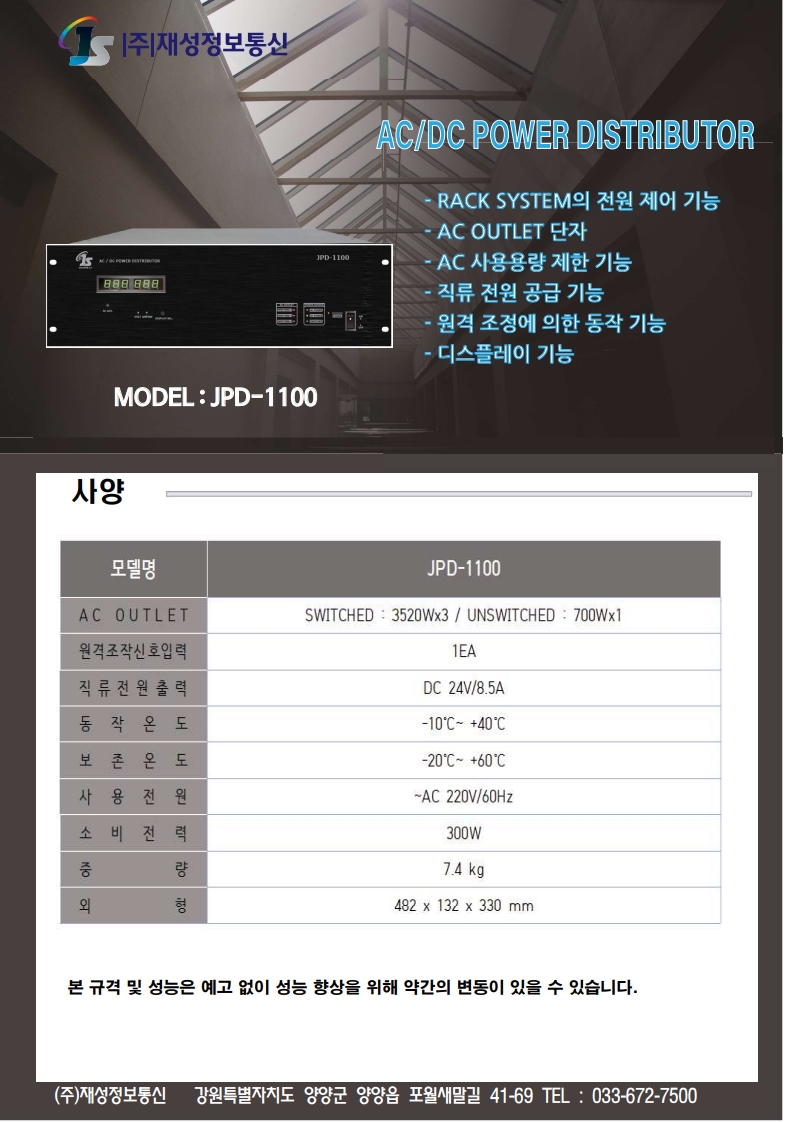

JPD-1100(전원분배기)
전원공급장치 JPD-1100(전원분배기)
본문
- 본 기기는 RACK 시스템에 장착되어 다른 기기에 AC 및 DC 전원을 공급하는 장치로 전원스위치와 원격조정에 의해 전원을 ON/OFF 가능하며 최대 AC 3520W x 3CH, 700W x 1CH, DC 24V / 5A를 공급할 수 있어야 한다.
- 공급이 차단되었을 시 DC BATTERY 로 전원을 공급 할 수 있어야 한다.
- - RACK SYSTEM 의 전원을 스위치 및 원격조정에 의해 종합적으로 제어.
- - 교류 관련기기를 연결하기 위해 AC OUTLET 단자를 갖추어 편리하게 사용 가능.
- - AC SWITCHED OUT 은 그룹별 순차적으로 ON/OFF.
- - 세트 내부에 SWITCHED 그룹별 사용 전류를 제한하는 FUSE를 각 그룹별 내장되어 있음.
- - 정전 시에도 RACK SYSTEM을 동작시키기 위해 BATTERY 전원 입력 기능이 있어 항상 직류 정격 24V 의 전원이 출력되어 편리하게 사용 가능.
- - RACK SYSTEM 본체의 전원이 OFF 되어 있는 상태여도 원격 조정에 의해 SYSTEM 제어 동작 가능.
- - LED SEGMENT를 적용하여 원거리에서도 RACK SYSTEM 의 전원상태를 쉽게 시각적으로 확인 가능.
SPECIFICATION
- - AC OUTLET : SWITCHED : 3520Wx3
- UNSWITCHED : 700Wx1
- - 원격조작 신호 입력 : 1 EA
- - 직류전원 출력 : DC 24V / 8.5A
- - 동작온도 : -10 ℃ ~ +40 ℃
- - 보존온도 : -20 ℃ ~ +60 ℃
- - 사용전원 : ~AC 220V / 60Hz
- - 소비전력 : 300 W
- - 크기(W x H x D) : 482 x 132 x 280 mm
- - 무게 : 1.95 kg
